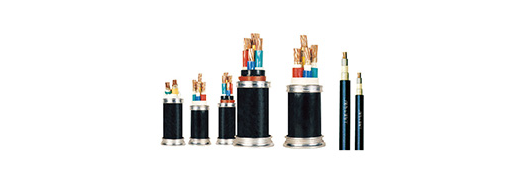

礦用信號電纜適用 于礦井環境性能的傳輸各種電信號的電纜。廣泛應用 在煤炭生產的各個環節，進行信號傳遞、報警和機電連 鎖等。電纜在運行中隨設備、儀表經常移動，要求安全 可靠運行。所以要求電纜有柔軟性和一定的機械強度。

礦用信號電纜是一種信號傳輸工具。一般信號電纜傳輸?shù)男盘柡苄。瑸榱吮苊庑盘柺艿礁蓴_，信號電纜外面有一層屏蔽層，包裹的導體的屏蔽層，一般為導電布，編織銅網或銅泊(鋁)，屏蔽層需要接地，外來的干擾信號可被該層導入大地，避免干擾信號進入內層導體干擾同時降低傳輸信號的損耗。、

適用 于礦井環境性能的傳輸各種電信號的電纜。廣泛應用 在煤炭生產的各個環節，進行信號傳遞、報警和機電連 鎖等。電纜在運行中隨設備、儀表經常移動，要求安全 可靠運行。所以要求電纜有柔軟性和一定的機械強度。 導電線芯選用單絲直徑0.2mm~0.25mm的銅線絞 合而成。絕緣選用橡皮絕緣，線芯分色或打號，便于安 裝識別。絕緣線芯按一定順序絞合成纜。護套選用氯丁 膠橡皮或類似材料，礦用信號電纜具有耐燃、耐油、耐氣候性，有一 定的機械強度。電纜與設備、儀表連接應考慮線路的長 度和電容值，以保證信號傳輸?shù)乃俣?/p>

減少線路傳輸衰 減。1km長度電纜上每根線芯的電容值小于0.1μF。信號變壓器箱一是可以用于連接信號設備，二是可放置變壓器等設備，三是可以實現電纜的中繼和分向。一般用在進站信號機、出站兼調車信號機處，軌道電路的送、受電端。??信號變壓器箱有XB1、XB2兩種類型。?XB1型有4個引入(出)孔，內部能放14塊端子板，每塊端子板上有2個端子。XB2型有5個引入(出)孔，內部能放18塊端子板，每塊端子板上有2個端子。??

終端電纜盒設在電纜末端，用于連接信號設備，終端電纜盒類型有HZ-24、?HZ-12?、HZ0三種。?

HZ-24型電纜盒有一個電纜引入孔，一個電纜引出孔，可進行電纜的中繼，內部可放置一臺BZ4型小變壓器，可安裝4塊6柱端子板，即24個端子，實現與設備連接。?
HZ-12型電纜盒只有一個電纜引入孔，即只進不出，內部可安裝2塊6柱端子板，即12個端子，只能用在電纜的末端。?HZ0型電纜盒內部沒有端子板，只可安裝在軌道電路的送受端，用于實現電纜與鋼軌引接線的連接。?

各種信號設備對應的電纜終端連接設備的選擇可查表。?
選擇時應注意電纜芯數與電纜保護管的數量，內裝設備及端子板的容量
